Page 40 - Gambar Teknik Mesin
P. 40
BAB IV
Konstruksi Geometri
A. Kompetensi Dasar
3.4.Menerapkan gambar konstruksi geometris berdasarkan bentuk konstruksi.
4.4 Merancang gambar konstruksi geometris berdasarkan bentuk konstruksi.
B. Tujuan Pembelajaran
Setelah mempelajari materi ini diharapkan siswa dapat :
1. Menjelaskan macam-macam konstruksi geometris berdasarkan bentuk
konstruksi
2. Menerapkan gambar konstruksi geometris berdasarkan bentuk konstruksi
3. Merancang gambar konstruksi geometris berdasarkan bentuk konstruksi
4. Membuat gambar konstruksi geometris berdasarkan bentuk konstruksi
C. Materi Pembelajaran
Membagi garis menjadi dua sama panjang
Caranya :
1. Buat dua busur lingkaran dengan A dan B sebagai pusat, jari-jari R sembarang.
Kedua busur saling berpotongan di a dan b
2. Tarik garis ab yang memotong AB di C
3. Maka AC = CB

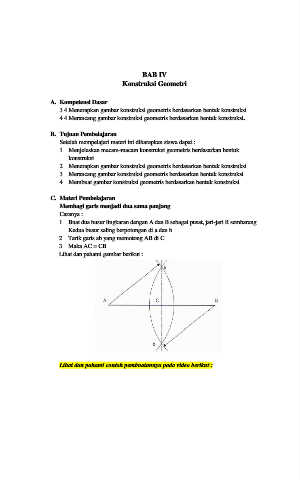

Lihat dan pahami gambar berikut :
Lihat dan pahami contoh pembuatannya pada video berikut :
