Page 44 - Gambar Teknik Mesin
P. 44
Membuat segi 5 beraturan
Caranya :
1. Buat lingkaran dengan jari-jari sembarang dengan titik M sebagai pusat.
2. Buat garis AB dan CD saling tegak lurus di pusat lingkaran M.
3. Buat busur lingkaran dengan jari-jari yang sama, dengan titik M dan B
sebagai pusat lingkaran.
4. Tarik garis lurus perpotongan busur tersebut, hingga memotong garis MB di
titik E.
5. Buat busur dengan titik E sebagai pusat lingkaran dengan memotong titik D
dan garis AM di titik F.
6. Garis DF merupakan sisi segi lima beraturan.
7. Buat busur lingkaran dengan titik pusat D dan memotong busur M,
perpotongan busur D dan M merupakan titik G.
8. Seterusnya dengan melingkarkan sisi tersebut pada keliling lingkaran akan
membentuk segi lima beraturan.

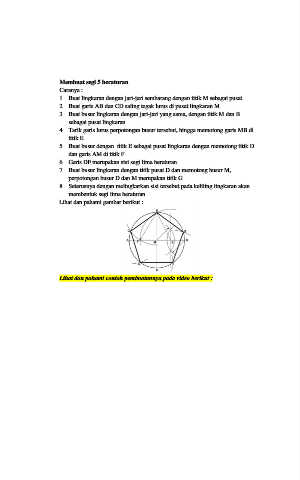

Lihat dan pahami gambar berikut :
Lihat dan pahami contoh pembuatannya pada video berikut :
