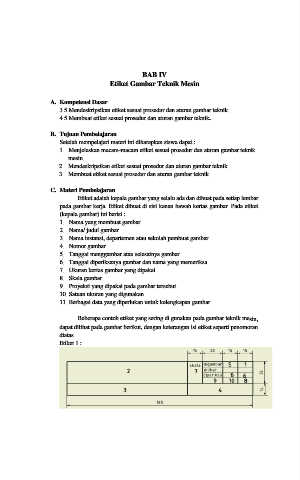

Page 51 - Gambar Teknik Mesin
P. 51
BAB IV
Etiket Gambar Teknik Mesin
A. Kompetensi Dasar
3.5.Mendeskripsikan etiket sesuai prosedur dan aturan gambar teknik.
4.5 Membuat etiket sesuai prosedur dan aturan gambar teknik.
B. Tujuan Pembelajaran
Setelah mempelajari materi ini diharapkan siswa dapat :
1. Menjelaskan macam-macam etiket sesuai prosedur dan aturan gambar teknik
mesin.
2. Mendeskripsikan etiket sesuai prosedur dan aturan gambar teknik.
3. Membuat etiket sesuai prosedur dan aturan gambar teknik
C. Materi Pembelajaran
Etiket adalah kepala gambar yang selalu ada dan dibuat pada setiap lembar
pada gambar kerja. Etiket dibuat di sisi kanan bawah kertas gambar. Pada etiket
(kepala gambar) ini berisi :
1. Nama yang membuat gambar
2. Nama/ judul gambar
3. Nama instansi, departemen atau sekolah pembuat gambar
4. Nomor gambar
5. Tanggal menggambar atau selesainya gambar
6. Tanggal diperiksanya gambar dan nama yang memeriksa
7. Ukuran kertas gambar yang dipakai
8. Skala gambar
9. Proyeksi yang dipakai pada gambar tersebut
10. Satuan ukuran yang digunakan
11. Berbagai data yang diperlukan untuk kelengkapan gambar.
Beberapa contoh etiket yang sering di gunakan pada gambar teknik mesin,
dapat dilihat pada gambar berikut, dengan keterangan isi etiket seperti penomoran
diatas.
Etiket 1 :
