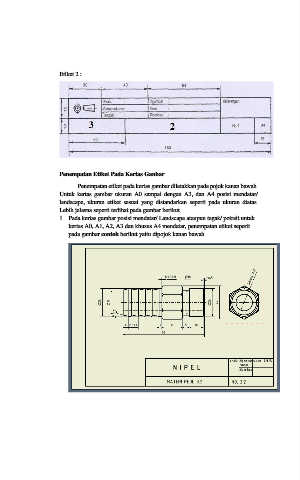

Etiket 2 :
Penempatan Etiket Pada Kertas Ganbar
Penempatan etiket pada kertas gambar diletakkan pada pojok kanan bawah.
Untuk kertas gambar ukuran A0 sampai dengan A3, dan A4 posisi mendatar/
landscape, ukuran etiket sesuai yang distandarkan seperti pada ukuran diatas.
Lebih jelasna seperti terlihat pada gambar berikut.
1. Pada kertas gambar posisi mendatar/ Landscape ataupun tegak/ potrait untuk
kertas A0, A1, A2, A3 dan khusus A4 mendatar, penempatan etiket seperti
pada gambar contoh berikut yaitu dipojok kanan bawah.
