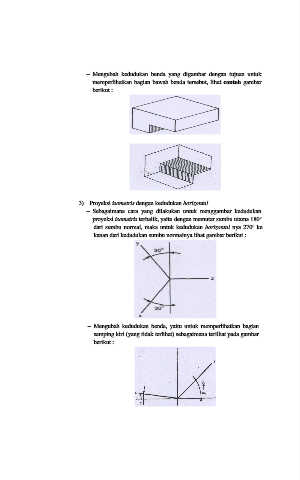

Mengubah kedudukan benda yang digambar dengan tujuan untuk
memperlihatkan bagian bawah benda tersebut, lihat contoh gambar
berikut :
3) Proyeksi isometris dengan kedudukan horizontal
Sebagaimana cara yang dilakukan untuk menggambar kedudukan
o
proyeksi isometris terbalik, yaitu dengan memutar sumbu utama 180
o
dari sumbu normal, maka untuk kedudukan horizontal nya 270 ke
kanan dari kedudukan sumbu normalnya lihat gambar berikut :
Mengubah kedudukan benda, yaitu untuk memperlihatkan bagian
samping kiri (yang tidak terlihat) sebagaimana terlihat pada gambar
berikut :
