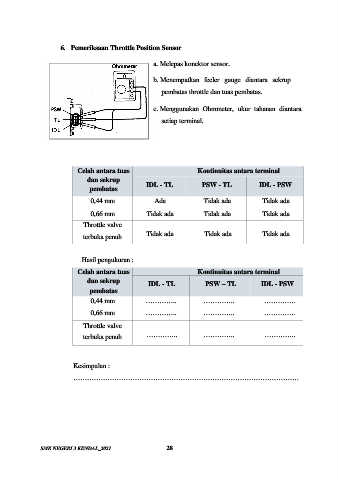

6. Pemeriksaan Throttle Position Sensor

a. Melepas konektor sensor.

b. Menempatkan feeler gauge diantara sekrup

pembatas throttle dan tuas pembatas.

c. Menggunakan Ohmmeter, ukur tahanan diantara

setiap terminal.

Celah antara tuas Kontinuitas antara terminal
dan sekrup
pembatas IDL - TL PSW - TL IDL - PSW
0,44 mm Ada Tidak ada Tidak ada

0,66 mm Tidak ada Tidak ada Tidak ada
Throttle valve
Tidak ada Tidak ada Tidak ada
terbuka penuh

Hasil pengukuran :

Celah antara tuas Kontinuitas antara terminal
dan sekrup IDL - TL PSW – TL IDL - PSW
pembatas
0,44 mm ………….. ………….. …………..

0,66 mm ………….. ………….. …………..
Throttle valve

terbuka penuh ………….. ………….. …………..

Kesimpulan :

………………………………………………………………………………………
