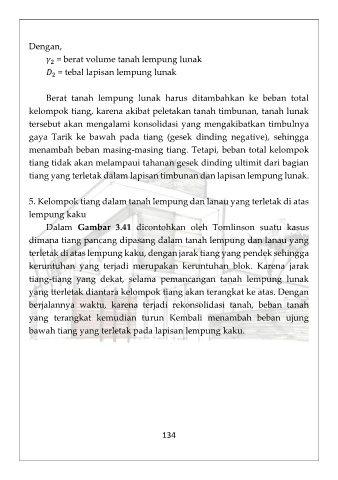

Page 150 - E-modul Muhammad Aswan_2025_terbaru

Dengan,
= berat volume tanah lempung lunak
2
= tebal lapisan lempung lunak
2

Berat tanah lempung lunak harus ditambahkan ke beban total
kelompok tiang, karena akibat peletakan tanah timbunan, tanah lunak
tersebut akan mengalami konsolidasi yang mengakibatkan timbulnya
gaya Tarik ke bawah pada tiang (gesek dinding negative), sehingga
menambah beban masing-masing tiang. Tetapi, beban total kelompok
tiang tidak akan melampaui tahanan gesek dinding ultimit dari bagian
tiang yang terletak dalam lapisan timbunan dan lapisan lempung lunak.

5. Kelompok tiang dalam tanah lempung dan lanau yang terletak di atas
lempung kaku
Dalam Gambar 3.41 dicontohkan oleh Tomlinson suatu kasus
dimana tiang pancang dipasang dalam tanah lempung dan lanau yang
terletak di atas lempung kaku, dengan jarak tiang yang pendek sehingga
keruntuhan yang terjadi merupakan keruntuhan blok. Karena jarak
tiang-tiang yang dekat, selama pemancangan tanah lempung lunak
yang tterletak diantara kelompok tiang akan terangkat ke atas. Dengan
berjalannya waktu, karena terjadi rekonsolidasi tanah, beban tanah
yang terangkat kemudian turun Kembali menambah beban ujung
bawah tiang yang terletak pada lapisan lempung kaku.

134
