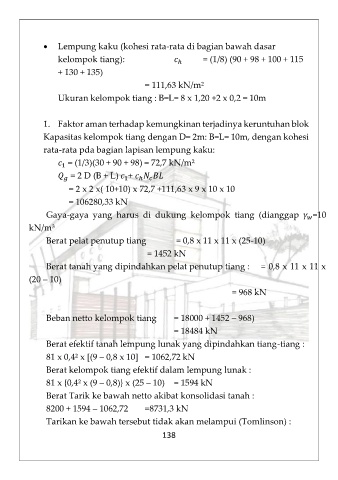

•  Lempung kaku (kohesi rata-rata di bagian bawah dasar
               kelompok tiang):                    = (1/8) (90 + 98 + 100 + 115
                                             ℎ
               + 130 + 135)
                                     = 111,63 kN/m²
               Ukuran kelompok tiang : B=L= 8 x 1,20 +2 x 0,2 = 10m

            1.  Faktor aman terhadap kemungkinan terjadinya keruntuhan blok
            Kapasitas kelompok tiang dengan D= 2m: B=L= 10m, dengan kohesi
            rata-rata pda bagian lapisan lempung kaku:
                   = (1/3)(30 + 90 + 98) = 72,7 kN/m²
                1
                   = 2 D (B + L)    +

                                1
                                   ℎ
                  = 2 x 2 x( 10+10) x 72,7 +111,63 x 9 x 10 x 10
                  = 106280,33 kN
            Gaya-gaya  yang  harus  di  dukung  kelompok  tiang  (dianggap     =10

        kN/m³
            Berat pelat penutup tiang        = 0,8 x 11 x 11 x (25-10)
                                      = 1452 kN
            Berat tanah yang dipindahkan pelat penutup tiang :    = 0,8 x 11 x 11 x
        (20 – 10)
                                                           = 968 kN

            Beban netto kelompok tiang      = 18000 + 1452 – 968)
                                            = 18484 kN
            Berat efektif tanah lempung lunak yang dipindahkan tiang-tiang :
            81 x 0,4² x [(9 – 0,8 x 10]  = 1062,72 kN
            Berat kelompok tiang efektif dalam lempung lunak :
            81 x {0,4² x (9 – 0,8)} x (25 – 10)  = 1594 kN
            Berat Tarik ke bawah netto akibat konsolidasi tanah :
            8200 + 1594 – 1062,72    =8731,3 kN
            Tarikan ke bawah tersebut tidak akan melampui (Tomlinson) :
                                         138
