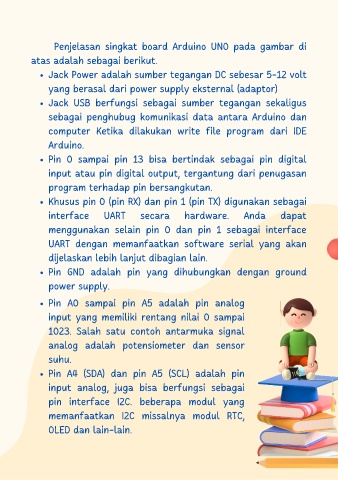

Penjelasan singkat board Arduino UNO pada gambar di
atas adalah sebagai berikut.
Jack Power adalah sumber tegangan DC sebesar 5-12 volt
yang berasal dari power supply eksternal (adaptor)
Jack USB berfungsi sebagai sumber tegangan sekaligus
sebagai penghubug komunikasi data antara Arduino dan
computer Ketika dilakukan write file program dari IDE
Arduino.
Pin 0 sampai pin 13 bisa bertindak sebagai pin digital
input atau pin digital output, tergantung dari penugasan
program terhadap pin bersangkutan.
Khusus pin 0 (pin RX) dan pin 1 (pin TX) digunakan sebagai
interface UART secara hardware. Anda dapat
menggunakan selain pin 0 dan pin 1 sebagai interface
UART dengan memanfaatkan software serial yang akan
dijelaskan lebih lanjut dibagian lain.
Pin GND adalah pin yang dihubungkan dengan ground
power supply.
Pin A0 sampai pin A5 adalah pin analog
input yang memiliki rentang nilai 0 sampai
1023. Salah satu contoh antarmuka signal
analog adalah potensiometer dan sensor
suhu.
Pin A4 (SDA) dan pin A5 (SCL) adalah pin
input analog, juga bisa berfungsi sebagai
pin interface I2C. beberapa modul yang
memanfaatkan I2C missalnya modul RTC,
OLED dan lain-lain.
