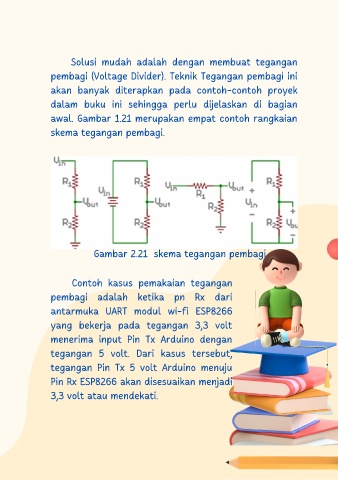

Solusi mudah adalah dengan membuat tegangan
pembagi (Voltage Divider). Teknik Tegangan pembagi ini
akan banyak diterapkan pada contoh-contoh proyek
dalam buku ini sehingga perlu dijelaskan di bagian
awal. Gambar 1.21 merupakan empat contoh rangkaian
skema tegangan pembagi.
Gambar 2.21 skema tegangan pembagi
Contoh kasus pemakaian tegangan
pembagi adalah ketika pn Rx dari
antarmuka UART modul wi-fi ESP8266
yang bekerja pada tegangan 3,3 volt
menerima input Pin Tx Arduino dengan
tegangan 5 volt. Dari kasus tersebut,
tegangan Pin Tx 5 volt Arduino menuju
Pin Rx ESP8266 akan disesuaikan menjadi
3,3 volt atau mendekati.
