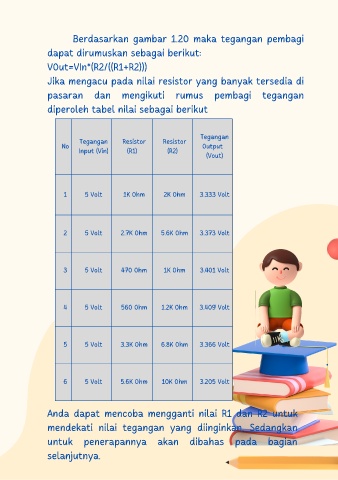

Berdasarkan gambar 1.20 maka tegangan pembagi
dapat dirumuskan sebagai berikut:
VOut=VIn*(R2/((R1+R2)))
Jika mengacu pada nilai resistor yang banyak tersedia di
pasaran dan mengikuti rumus pembagi tegangan
diperoleh tabel nilai sebagai berikut
Tegangan
Tegangan Resistor Resistor
No Output
Input (Vin) (R1) (R2)
(Vout)
1 5 Volt 1K Ohm 2K Ohm 3.333 Volt
2 5 Volt 2.7K Ohm 5.6K Ohm 3.373 Volt
3 5 Volt 470 Ohm 1K Ohm 3.401 Volt
4 5 Volt 560 Ohm 1.2K Ohm 3.409 Volt
5 5 Volt 3.3K Ohm 6.8K Ohm 3.366 Volt
6 5 Volt 5.6K Ohm 10K Ohm 3.205 Volt
Anda dapat mencoba mengganti nilai R1 dan R2 untuk
mendekati nilai tegangan yang diinginkan. Sedangkan
untuk penerapannya akan dibahas pada bagian
selanjutnya.
