Bahan Ajar Elektronik
Fisika Kelas XI Semester 2

Selain keberadaan lensa pembalik, prinsip kerja teropong bumi sama dengan

prinsip kerja teropong bintang. Perbesaran bayangan pada teropong bumi juga dapat
ditentukan dengan rumus:

f
M  ob (11.22)
f ok

Namun, rumus perhitungan panjang teropong bumi berbeda dengan rumus

perhitungan panjang teropong bintang. Hal ini karena adanya lensa pembalik. Panjang
teropong bmi dapat ditentukan dengan rumus:

d  f  4 f  f (11.23)
ob
ok
p
Dengan fp adalah jarak fokus lensa pembalik.
3) Teropong Prisma
Teropong prisma adalah alat untuk melihat benda yang jauh tetapi bayangannya

tidak terbalik. lensa-lensa pada teropong prisma sama dengan tetopong bumi tetapi pada
teropong prisma terdapat prisma yang dapat membalikkan bayangan benda sehingga

bayangan yang dilihat mata tidak terbalik. Teropong prisma terdiri atas dua pasang lensa

cembung (sebagai lensa objektif dan lensa okuler) dan dua pasang prisma kaca siku-siku
sama kaki.

Teropong prisma disebut juga teropong binokuler karena menggunakan dua buah

lensa okuler. Pembalik untuk teropong prisma menggunakan prisma yang fungsinya
sama dengan lensa pembalik. Agar lebih jelasnya, erhatikan Gambar 11.22 berikut!

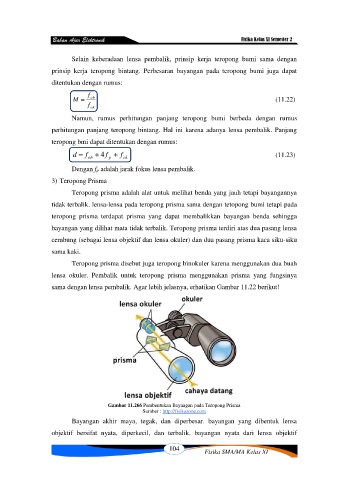

Gambar 11.266 Pembentukan Bayangan pada Teropong Prisma
Sumber : http://fisikazone.com

Bayangan akhir maya, tegak, dan diperbesar. bayangan yang dibentuk lensa
objektif bersifat nyata, diperkecil, dan terbalik. bayangan nyata dari lensa objektif
