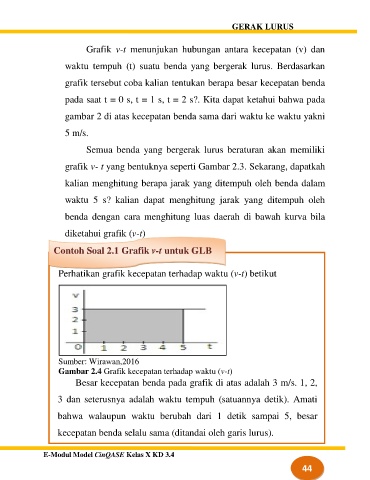

Page 50 - E-Modul Pembelajaran Model CinQASE Kelas X Materi Gerak Lurus

GERAK LURUS

Grafik v-t menunjukan hubungan antara kecepatan (v) dan

waktu tempuh (t) suatu benda yang bergerak lurus. Berdasarkan

grafik tersebut coba kalian tentukan berapa besar kecepatan benda

pada saat t = 0 s, t = 1 s, t = 2 s?. Kita dapat ketahui bahwa pada

gambar 2 di atas kecepatan benda sama dari waktu ke waktu yakni

5 m/s.

Semua benda yang bergerak lurus beraturan akan memiliki

grafik v- t yang bentuknya seperti Gambar 2.3. Sekarang, dapatkah

kalian menghitung berapa jarak yang ditempuh oleh benda dalam

waktu 5 s? kalian dapat menghitung jarak yang ditempuh oleh

benda dengan cara menghitung luas daerah di bawah kurva bila

diketahui grafik (v-t)

Contoh Soal 2.1 Grafik v-t untuk GLB

Perhatikan grafik kecepatan terhadap waktu (v-t) betikut

Sumber: Wirawan,2016

Gambar 2.4 Grafik kecepatan terhadap waktu (v-t)
Besar kecepatan benda pada grafik di atas adalah 3 m/s. 1, 2,

3 dan seterusnya adalah waktu tempuh (satuannya detik). Amati

bahwa walaupun waktu berubah dari 1 detik sampai 5, besar

kecepatan benda selalu sama (ditandai oleh garis lurus).
