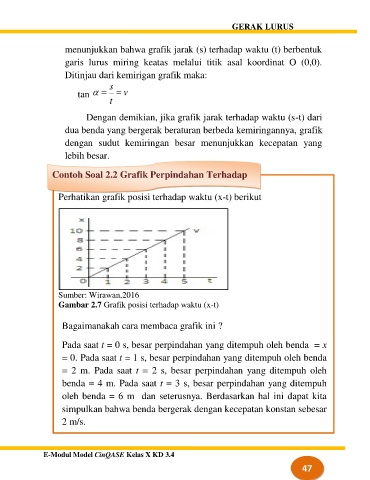

Page 53 - E-Modul Pembelajaran Model CinQASE Kelas X Materi Gerak Lurus

GERAK LURUS

menunjukkan bahwa grafik jarak (s) terhadap waktu (t) berbentuk

garis lurus miring keatas melalui titik asal koordinat O (0,0).
Ditinjau dari kemirigan grafik maka:

s
tan    v
t

Dengan demikian, jika grafik jarak terhadap waktu (s-t) dari

dua benda yang bergerak beraturan berbeda kemiringannya, grafik
dengan sudut kemiringan besar menunjukkan kecepatan yang

lebih besar.

Contoh Soal 2.2 Grafik Perpindahan Terhadap

waktu

Perhatikan grafik posisi terhadap waktu (x-t) berikut

Sumber: Wirawan,2016

Gambar 2.7 Grafik posisi terhadap waktu (x-t)

Bagaimanakah cara membaca grafik ini ?

Pada saat t = 0 s, besar perpindahan yang ditempuh oleh benda = x

= 0. Pada saat t = 1 s, besar perpindahan yang ditempuh oleh benda

= 2 m. Pada saat t = 2 s, besar perpindahan yang ditempuh oleh

ben da = 4 m. Pada saat t = 3 s, besar perpindahan yang ditempuh

oleh benda = 6 m dan seterusnya. Berdasarkan hal ini dapat kita

sim pulkan bahwa benda bergerak dengan kecepatan konstan sebesar
2 m/s.
