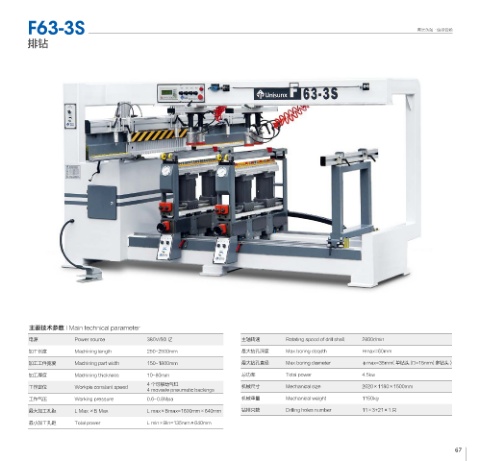

F63-3S 青滨永强·值得信赖
排钻
主要技术参数 Main technical parameter
电源 Power source 380V/50HZ 主轴转速 Rotating speed of drill shaft 2800r/min
加工长度 Machining length 250-2500mm 最大钻孔深度 Max.boring deepth Hmax=60mm
加工工件宽度 Machining part width 150-1800mm 最大钻孔直径 Max.boring diameter φmax=35mm（单钻头）D=15mm（多钻头）
加工厚度 Machining thickness 10-80mm 总功率 Total power 4.5kw
4 个可移动气缸
工作定位 Workpie constant speed 机械尺寸 Mechanical size 2620×1180×1500mm
4 movavle pneumatic backings
工作气压 Working pressure 0.6-0.8Mpa 机械重量 Mechanical weight 1150kg
最大加工孔距 L Max ×B Max L max×Bmax=1600mm×640mm 钻排只数 Drilling holes number 11×3+21×1 只
最小加工孔距 Total power L min×Bin=135mm×640mm
