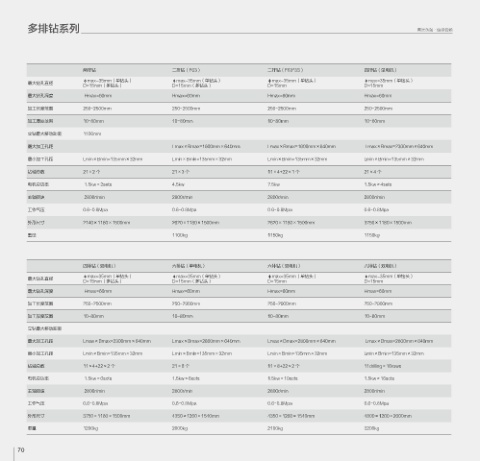

多排钻系列 青滨永强·值得信赖

两排钻 三排钻（F63） 三排钻（F63*3S） 四排钻（单电机）
φmax=35mm（单钻头） φmax=35mm（单钻头） φmax=35mm（单钻头） φmax=35mm（单钻头）
最大钻孔直径
D=15mm（多钻头） D=15mm（多钻头） D=15mm D=15mm
最大钻孔深度 Hmax=60mm Hmax=60mm Hmax=60mm Hmax=60mm
加工长度范围 250-2500mm 250-2500mm 250-2500mm 250-2500mm

加工厚度范围 10-80mm 10-80mm 10-80mm 10-80mm
立钻最大移动距离 1100mm

最大加工孔距 Lmax×Bmax=1600mm×640mm Lmax×Bmax=1600mm×640mm Lmax×Bmax=2300mm×640mm
最小加工孔距 Lmin×Bmin=135mm×32mm Lmin×Bmin=135mm×32mm Lmin×Bmin=135mm×32mm Lmin×Bmin=135mm×32mm
钻轴总数 21×2 个 21×3 个 11×4+22×1 个 21×4 个

电机总功率 1.5kw×2sets 4.5kw 7.5kw 1.5kw×4sets
主轴转速 2800r/min 2800r/min 2800r/min 2800r/min

工作气压 0.6-0.8Mpa 0.6-0.8Mpa 0.6-0.8Mpa 0.6-0.8Mpa
外形尺寸 2140×1180×1500mm 2620×1180×1500mm 2620×1180×1500mm 3750×1180×1500mm

重量 1100kg 1150kg 1150kg

四排钻（双电机） 六排钻（单电机） 六排钻（双电机） 八排钻（双电机）
φmax=35mm（单钻头） φmax=35mm（单钻头） φmax=35mm（单钻头） φmax=35mm（单钻头）
最大钻孔直径
D=15mm（多钻头） D=15mm（多钻头） D=15mm D=15mm
最大钻孔深度 Hmax=60mm Hmax=60mm Hmax=60mm Hmax=60mm
加工长度范围 250-2500mm 250-2900mm 250-2900mm 250-2900mm
加工厚度范围 10-80mm 10-80mm 10-80mm 10-80mm

立钻最大移动距离
最大加工孔距 Lmax×Bmax=2300mm×640mm Lmax×Bmax=2800mm×640mm Lmax×Bmax=2800mm×640mm Lmax×Bmax=2800mm×640mm

最小加工孔距 Lmin×Bmin=135mm×32mm Lmin×Bmin=135mm×32mm Lmin×Bmin=135mm×32mm Lmin×Bmin=135mm×32mm
钻轴总数 11×4+22×2 个 21×6 个 11×8+22×2 个 11drilling×16rows
电机总功率 1.5kw×6sets 1.5kw×6sets 1.5kw×10sets 1.5kw×16sets

主轴转速 2800r/min 2800r/min 2800r/min 2800r/min
工作气压 0.6-0.8Mpa 0.6-0.8Mpa 0.6-0.8Mpa 0.6-0.8Mpa
外形尺寸 3750×1180×1500mm 4350×1260×1540mm 4350×1260×1540mm 4800×1200×2000mm

重量 1200kg 2000kg 2100kg 3200kg
