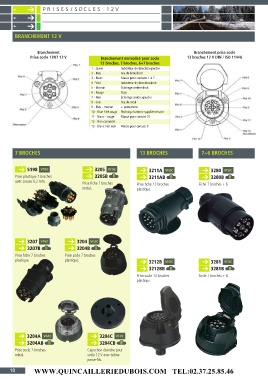

Page 10 - Mise en page 1

chap1-électricité-p1-17.qxp_Mise en page 1 24/07/2017 11:11 Page10

P RI S E S / S O C LE S 1 2 V

BRANCHEMENT 12 V

Branchement Branchement prise socle
Prise socle 12N7 12 V Branchement normalisé pour socle 13 broches 12 V DIN / ISO 11446
13 broches, 7 broches, 6+7 broches
1 - Jaune Indicateur de direction gauche
2 - Bleu Feu de brouillard
3 - Blanc Masse pour contacts 1 à 7
4 - Vert Indicateur de direction droit
5 - Marron Éclairage arrière droit
6 - Rouge Stop
7 - Noir Éclairage arrière gauche
8 - Gris Feu de recul
9 - Bleu - marron + permanent
10 - Brun filet rouge Recharge batterie supplémentaire
11 - Blanc - rouge Masse pour contact 10
12 - Non connecté
13 - Blanc filet noir Masse pour contact 9

7 BROCHES 13 BROCHES 7+6 BROCHES

5198 vrac 3205 vrac 3211A vrac 3280 vrac
Prise plastique 7 broches 3205B B 3211AB B 3280B B
avec cosses 6,2 mm.
Prise fiche 7 broches Prise fiche 13 broches Fiche 7 broches + 6.
métal. plastique.

3207 vrac 3204 vrac
3207B B 3204B B
Prise fiche 7 broches Prise socle 7 broches
plastique. plastique. 3212B vrac 3281 vrac
3212BB B 3281B B
Prise socle 13 broches Socle 7 broches + 6.
plastique.

3204A vrac 3204C vrac
3204AB B 3204CB B
Prise socle 7 broches Capuchon étanche pour
métal. socle 12 V avec tétine
passe-fils.
