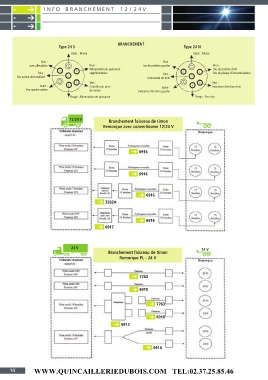

I NF O BR A N C HE M E NT 1 2 / 2 4 V

BRANCHEMENT
Type 24 S Type 24 N
Blanc : Masse Blanc : Masse
Noir : Noir :
sans affectation Brun : Feu de position gauche Brun :
Alimentation en puissance Feu de position droit
Bleu : supplémentaire Bleu : Feu de plaque d’immatriculation
Feu arrière de brouillard Commande de frein
Vert : Vert :
Jaune : Contrôle par prise Jaune : Indicateur direction droit
Feu marche arrière de masse Indicateur direction gauche
Rouge : Alimentation en puissance Rouge : Feu stop

12/24 V
Branchement faisceau de timon
Remorque avec convertisseur 12/24 V

6916

6916

6916
3262A

6916
6917

24 V 24 V
Branchement faisceau de timon
Remorque PL - 24 V

7763

6910

7763

6910
6913

6914
