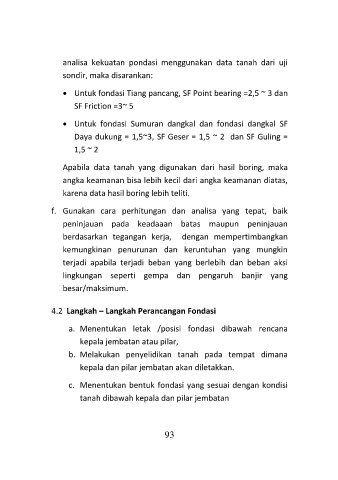

analisa kekuatan pondasi menggunakan data tanah dari uji
sondir, maka disarankan:

• Untuk fondasi Tiang pancang, SF Point bearing =2,5 ~ 3 dan
SF Friction =3~ 5

• Untuk fondasi Sumuran dangkal dan fondasi dangkal SF
Daya dukung = 1,5~3, SF Geser = 1,5 ~ 2 dan SF Guling =
1,5 ~ 2
Apabila data tanah yang digunakan dari hasil boring, maka
angka keamanan bisa lebih kecil dari angka keamanan diatas,
karena data hasil boring lebih teliti.

f. Gunakan cara perhitungan dan analisa yang tepat, baik
peninjauan pada keadaaan batas maupun peninjauan
berdasarkan tegangan kerja, dengan mempertimbangkan
kemungkinan penurunan dan keruntuhan yang mungkin
terjadi apabila terjadi beban yang berlebih dan beban aksi
lingkungan seperti gempa dan pengaruh banjir yang
besar/maksimum.

4.2 Langkah – Langkah Perancangan Fondasi
a. Menentukan letak /posisi fondasi dibawah rencana
kepala jembatan atau pilar,
b. Melakukan penyelidikan tanah pada tempat dimana
kepala dan pilar jembatan akan diletakkan.

c. Menentukan bentuk fondasi yang sesuai dengan kondisi
tanah dibawah kepala dan pilar jembatan

93
