1. Beban dari struktur atas ( beban mati dan beban hidup
termasuk gaya rem)
2. Beban angin yang bekerja pada struktur atas
3. Berat sendiri dari pilar
4. Gaya angkat oleh air ( jika pilar terendam dalam air sungai )
5. Tekanan air mengalir dan tumbukan benda hanyutan
6. Tumbukan kendaraan atau kapal

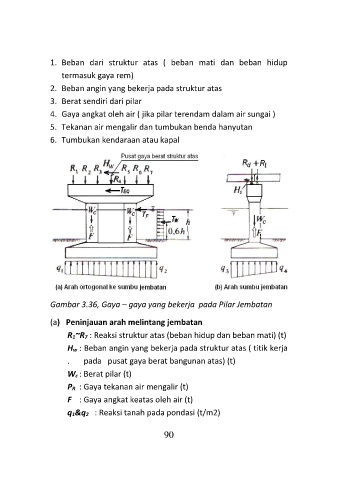

Gambar 3.36, Gaya – gaya yang bekerja pada Pilar Jembatan
(a) Peninjauan arah melintang jembatan
R1~R7 : Reaksi struktur atas (beban hidup dan beban mati) (t)
Hw : Beban angin yang bekerja pada struktur atas ( titik kerja
. pada pusat gaya berat bangunan atas) (t)
Wc : Berat pilar (t)
PR : Gaya tekanan air mengalir (t)
F : Gaya angkat keatas oleh air (t)
q1&q2 : Reaksi tanah pada pondasi (t/m2)

90
