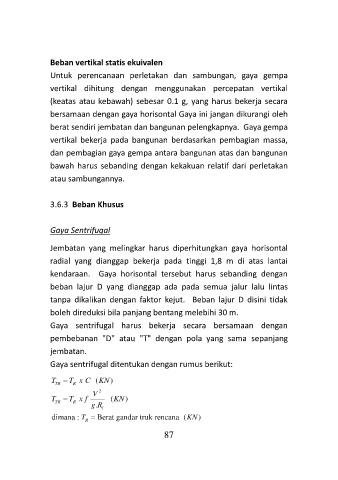

Page 96 - ANDI_BUKU JEMBATAN 1_Neat

Beban vertikal statis ekuivalen
Untuk perencanaan perletakan dan sambungan, gaya gempa
vertikal dihitung dengan menggunakan percepatan vertikal
(keatas atau kebawah) sebesar 0.1 g, yang harus bekerja secara
bersamaan dengan gaya horisontal Gaya ini jangan dikurangi oleh
berat sendiri jembatan dan bangunan pelengkapnya. Gaya gempa
vertikal bekerja pada bangunan berdasarkan pembagian massa,
dan pembagian gaya gempa antara bangunan atas dan bangunan
bawah harus sebanding dengan kekakuan relatif dari perletakan
atau sambungannya.

3.6.3 Beban Khusus

Gaya Sentrifugal

Jembatan yang melingkar harus diperhitungkan gaya horisontal
radial yang dianggap bekerja pada tinggi 1,8 m di atas lantai
kendaraan. Gaya horisontal tersebut harus sebanding dengan
beban lajur D yang dianggap ada pada semua jalur lalu lintas
tanpa dikalikan dengan faktor kejut. Beban lajur D disini tidak
boleh direduksi bila panjang bentang melebihi 30 m.
Gaya sentrifugal harus bekerja secara bersamaan dengan
pembebanan "D" atau "T" dengan pola yang sama sepanjang
jembatan.
Gaya sentrifugal ditentukan dengan rumus berikut:

T = T R (KN )
x
C
TR
V 2
T = T f (KN )
x
TR R
. g R
l
dimana : T = Berat gandar truk rencana (KN )
R
87
