korelasi nilai N SPT dengan nilai c , dan .

Nilai c untuk tanah Cohesive didapatkan dengan pendekatan :
N 2
c = kg/cm
10

Korelasi nilai N SPT.
dengan sudut geser dalam tanah
Nilai N SPT
60
50

40
30
20
10

0
0  10 20 30 40 50
Sudut geser dalam (  )

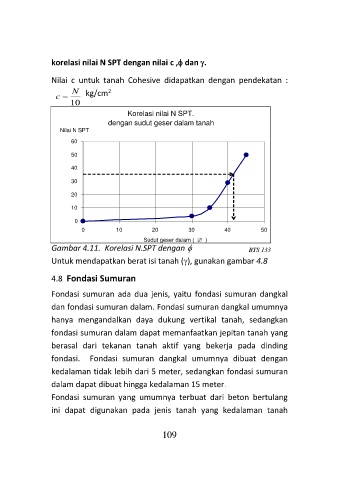

Gambar 4.11. Korelasi N.SPT dengan  B BT TS S 1 13 33 3
Untuk mendapatkan berat isi tanah (), gunakan gambar 4.8

4.8 Fondasi Sumuran
Fondasi sumuran ada dua jenis, yaitu fondasi sumuran dangkal
dan fondasi sumuran dalam. Fondasi sumuran dangkal umumnya
hanya mengandalkan daya dukung vertikal tanah, sedangkan
fondasi sumuran dalam dapat memanfaatkan jepitan tanah yang
berasal dari tekanan tanah aktif yang bekerja pada dinding
fondasi. Fondasi sumuran dangkal umumnya dibuat dengan
kedalaman tidak lebih dari 5 meter, sedangkan fondasi sumuran
dalam dapat dibuat hingga kedalaman 15 meter.
Fondasi sumuran yang umumnya terbuat dari beton bertulang
ini dapat digunakan pada jenis tanah yang kedalaman tanah
