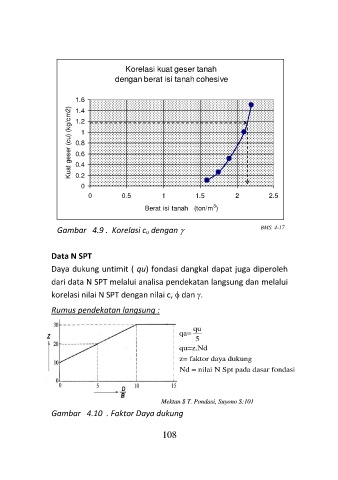

Korelasi kuat geser tanah
dengan berat isi tanah cohesive

1.6
1.4
1.2 1
Kuat geser (cu) (kg/cm2) 0.8
0.6
0.4
0.2
0

0 0.5 1 1.5 2 2.5
3
Berat isi tanah (ton/m )

Gambar 4.9 . Korelasi cu dengan  BMS. 4-17

Data N SPT
Daya dukung untimit ( qu) fondasi dangkal dapat juga diperoleh
dari data N SPT melalui analisa pendekatan langsung dan melalui
korelasi nilai N SPT dengan nilai c,  dan .

Rumus pendekatan langsung :
qu
qa= 5
qu=z.Nd
z= faktor daya dukung
Nd = nilai N Spt pada dasar fondasi
