Fondasi Telapak ( kedalaman 1 sampai 5 m )
Fondasi telapak adalah fondasi dangkal yang plat pondasinya
langsung berhubungan dengan tanah pendukungnya. Fondasi ini
umumnya dibuat dengan kedalaman tidak lebih dari 5 meter,
dengan perbandingan antara dalam dan lebar fondasi tidak lebih
dari 1. Fondasi telapak dapat dibuat persegi atau bulat. Daya
dukung tanah dasar fondasi (qa) harus lebih besar atau sama
dengan tegangan maksimum tanah akibat beban (q max.),
sedangkan qa = q ultimate ( qu ) dibagi dengan angka keamanan.
Besarnya angka keamanan 1,5 sampai 3.
Z
q max qa = qu
SF

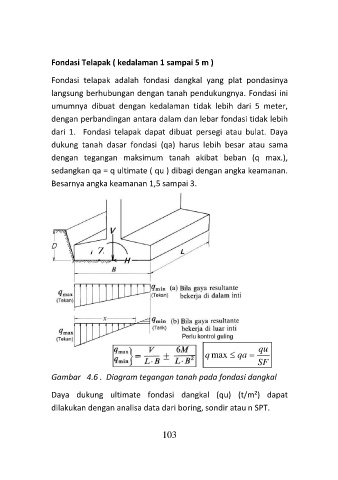

Gambar 4.6 . Diagram tegangan tanah pada fondasi dangkal
Daya dukung ultimate fondasi dangkal (qu) (t/m²) dapat
dilakukan dengan analisa data dari boring, sondir atau n SPT.
103
