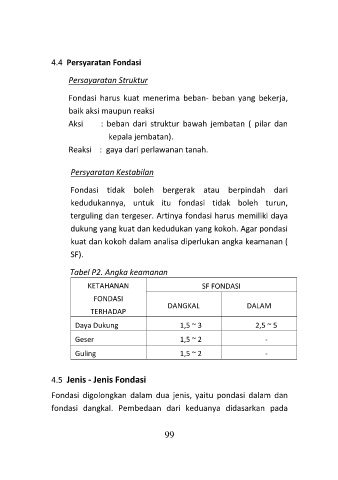

4.4 Persyaratan Fondasi

Persayaratan Struktur

Fondasi harus kuat menerima beban- beban yang bekerja,
baik aksi maupun reaksi
Aksi : beban dari struktur bawah jembatan ( pilar dan
kepala jembatan).
Reaksi : gaya dari perlawanan tanah.

Persyaratan Kestabilan

Fondasi tidak boleh bergerak atau berpindah dari
kedudukannya, untuk itu fondasi tidak boleh turun,
terguling dan tergeser. Artinya fondasi harus memiliki daya
dukung yang kuat dan kedudukan yang kokoh. Agar pondasi
kuat dan kokoh dalam analisa diperlukan angka keamanan (
SF).

Tabel P2. Angka keamanan
KETAHANAN SF FONDASI
FONDASI
DANGKAL DALAM
TERHADAP
Daya Dukung 1,5 ~ 3 2,5 ~ 5
Geser 1,5 ~ 2 -
Guling 1,5 ~ 2 -

4.5 Jenis - Jenis Fondasi

Fondasi digolongkan dalam dua jenis, yaitu pondasi dalam dan
fondasi dangkal. Pembedaan dari keduanya didasarkan pada

99
