P. 111
2. Lap. Tanah pendukung terbebas dari pengaruh penggerusan
3. Dasar fondasi masuk kedalam lap pendukung ( 1,00 ~ 1,50 m)
4. Fondasi dangkal yang mendukung kepala jembatan harus
ditempatkan kedalam kelandaian tebing sungai untuk
memelihara daya dukung.
5. Jika fondasi terpaksa harus berdiri pada lapisan batu yang
tidak memungkin kan untuk digali, maka harus dipastikan
bahwa batu tersebut cukup besar dan mampu menahan
pondasi, dan antara fondasi dengan lapisan batu dibawahnya
harus dipasang penahan geser.

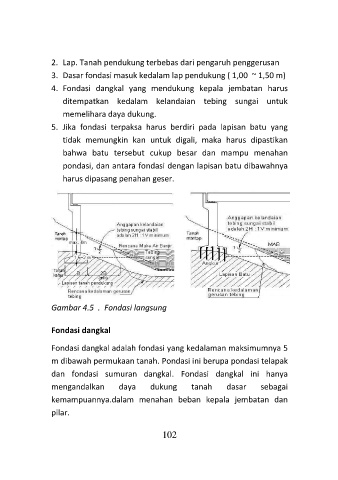

Gambar 4.5 . Fondasi langsung
Fondasi dangkal
Fondasi dangkal adalah fondasi yang kedalaman maksimumnya 5
m dibawah permukaan tanah. Pondasi ini berupa pondasi telapak
dan fondasi sumuran dangkal. Fondasi dangkal ini hanya
mengandalkan daya dukung tanah dasar sebagai
kemampuannya.dalam menahan beban kepala jembatan dan
pilar.
102
