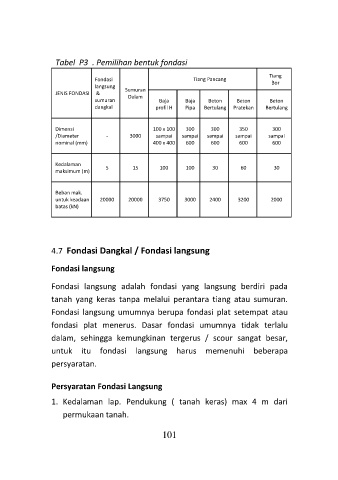

Page 110 - ANDI_BUKU JEMBATAN 1_Neat

Tabel P3 . Pemilihan bentuk fondasi
Tiang
Fondasi Tiang Pancang Bor
langsung
JENIS FONDASI & Sumuran
Dalam
sumuran Baja Baja Beton Beton Beton
dangkal profil H Pipa Bertulang Pratekan Bertulang

Dimensi 100 x 100 300 300 350 300
/Diameter - 3000 sampai sampai sampai sampai sampai
nominal (mm) 400 x 400 600 600 600 600

Kedalaman 5 15 100 100 30 60 30
maksimum (m)

Beban mak.
untuk keadaan 20000 20000 3750 3000 2400 3200 2000
batas (kN)

4.7 Fondasi Dangkal / Fondasi langsung

Fondasi langsung

Fondasi langsung adalah fondasi yang langsung berdiri pada
tanah yang keras tanpa melalui perantara tiang atau sumuran.
Fondasi langsung umumnya berupa fondasi plat setempat atau
fondasi plat menerus. Dasar fondasi umumnya tidak terlalu
dalam, sehingga kemungkinan tergerus / scour sangat besar,
untuk itu fondasi langsung harus memenuhi beberapa
persyaratan.

Persyaratan Fondasi Langsung

1. Kedalaman lap. Pendukung ( tanah keras) max 4 m dari
permukaan tanah.
