P. 42
pelengkung dihubungkan dengan balok penggantung yang juga
dari beton bertulang. Struktur ini disebut struktur portal
pelengkung. Untuk menahan tekanan angin dari arah samping,
maka pada bagian atas dipasang ikatan angin berbentuk rangka
yang juga dari beton bertulang. Secara struktural jembatan ini
lebih kokoh dari jembatan rangka baja.

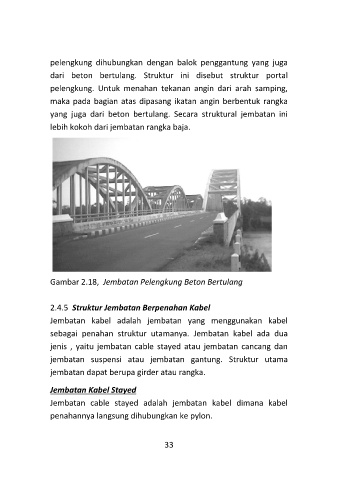

Gambar 2.18, Jembatan Pelengkung Beton Bertulang
2.4.5 Struktur Jembatan Berpenahan Kabel
Jembatan kabel adalah jembatan yang menggunakan kabel
sebagai penahan struktur utamanya. Jembatan kabel ada dua
jenis , yaitu jembatan cable stayed atau jembatan cancang dan
jembatan suspensi atau jembatan gantung. Struktur utama
jembatan dapat berupa girder atau rangka.
Jembatan Kabel Stayed
Jembatan cable stayed adalah jembatan kabel dimana kabel
penahannya langsung dihubungkan ke pylon.
33
