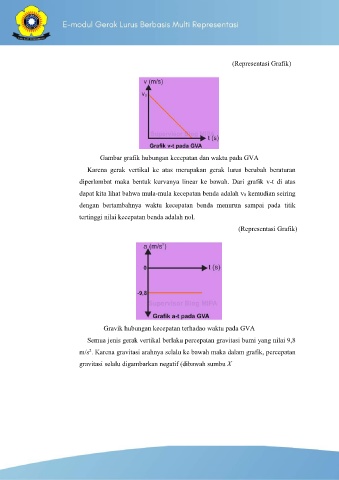

(Representasi Grafik)
Gambar grafik hubungan kecepatan dan waktu pada GVA
Karena gerak vertikal ke atas merupakan gerak lurus berubah beraturan
diperlambat maka bentuk kurvanya linear ke bawah. Dari grafik v-t di atas
dapat kita lihat bahwa mula-mula kecepatan benda adalah v0 kemudian seiring
dengan bertambahnya waktu kecepatan benda menurun sampai pada titik
tertinggi nilai kecepatan benda adalah nol.
(Representasi Grafik)
Gravik hubungan kecepatan terhadao waktu pada GVA
Semua jenis gerak vertikal berlaku percepatan gravitasi bumi yang nilai 9,8
m/s . Karena gravitasi arahnya selalu ke bawah maka dalam grafik, percepatan
2
gravitasi selalu digambarkan negatif (dibawah sumbu X
