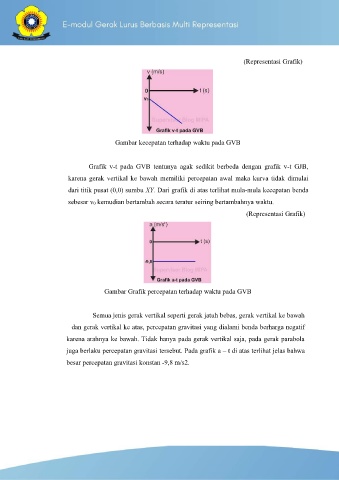

Page 34 - Modul Pembelajaran Fisika

(Representasi Grafik)

Gambar kecepatan terhadap waktu pada GVB

Grafik v-t pada GVB tentunya agak sedikit berbeda dengan grafik v-t GJB,

karena gerak vertikal ke bawah memiliki percepatan awal maka kurva tidak dimulai

dari titik pusat (0,0) sumbu XY. Dari grafik di atas terlihat mula-mula kecepatan benda
sebesar v0 kemudian bertambah secara teratur seiring bertambahnya waktu.

(Representasi Grafik)

Gambar Grafik percepatan terhadap waktu pada GVB

Semua jenis gerak vertikal seperti gerak jatuh bebas, gerak vertikal ke bawah

dan gerak vertikal ke atas, percepatan gravitasi yang dialami benda berharga negatif
karena arahnya ke bawah. Tidak hanya pada gerak vertikal saja, pada gerak parabola

juga berlaku percepatan gravitasi tersebut. Pada grafik a – t di atas terlihat jelas bahwa
besar percepatan gravitasi konstan -9,8 m/s2.
