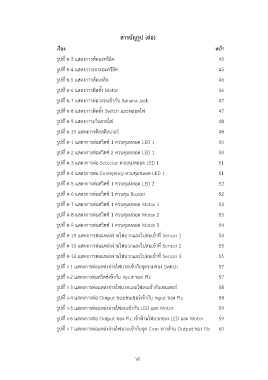

สารบัญรูป (ต่อ)
เรื่อง หน้า
รูปที่ ข-3 แสดงการตัดอะคริลิค 45
รูปที่ ข-4 แสดงการเจาะอะคริลิค 45
รูปที่ ข-5 แสดงการตัดเหล็ก 46
รูปที่ ข-6 แสดงการติดตั ง Motor 46
รูปที่ ข-7 แสดงการต่อวงจรเข้ากับ Banana Jack 47
รูปที่ ข-8 แสดงการติดตั ง Switch และหลอดไฟ 47
รูปที่ ข-9 แสดงการเก็บสายไฟ 48
รูปที่ ข-10 แสดงการติดสติกเกอร์ 48
รูปที่ ค-1 แสดงการต่อสวิตซ์ 1 ควบคุมหลอด LED 1 50
รูปที่ ค-2 แสดงการต่อสวิตซ์ 2 ควบคุมหลอด LED 1 50
รูปที่ ค-3 แสดงการต่อ Selector ควบคุมหลอด LED 1 51
รูปที่ ค-4 แสดงการต่อ Emergency ควบคุมหลอด LED 1 51
รูปที่ ค-5 แสดงการต่อสวิตซ์ 1 ควบคุมหลอด LED 2 52
รูปที่ ค-6 แสดงการต่อสวิตซ์ 1 ควบคุม Buzzer 52
รูปที่ ค-7 แสดงการต่อสวิตซ์ 1 ควบคุมหลอด Motor 1 53
รูปที่ ค-8 แสดงการต่อสวิตซ์ 1 ควบคุมหลอด Motor 2 53
รูปที่ ค-9 แสดงการต่อสวิตซ์ 1 ควบคุมหลอด Motor 3 54
รูปที่ ค-10 แสดงการต่อแหล่งจ่ายไฟบวกและไปลบเข้าที่ Sensor 1 54
รูปที่ ค-11 แสดงการต่อแหล่งจ่ายไฟบวกและไปลบเข้าที่ Sensor 2 55
รูปที่ ค-12 แสดงการต่อแหล่งจ่ายไฟบวกและไปลบเข้าที่ Sensor 3 55
รูปที่ ง-1 แสดงการต่อแหล่งจ่ายไฟบวกเข้ากับจุดรวมของ Switch 57
รูปที่ ง-2 แสดงการต่อสวิตซ์เข้ากับ Input ของ Plc 57
รูปที่ ง-3 แสดงการต่อแหล่งจ่ายไฟบวกและไฟลบเข้ากับเซนเซอร์ 58
รูปที่ ง-4 แสดงการต่อ Output ของเซนเซอร์เข้ากับ Input ของ Plc 58
รูปที่ ง-5 แสดงการต่อแหล่งจ่ายไฟลบเข้ากับ LED และ Motor 59
รูปที่ ง-6 แสดงการต่อ Output ของ Plc เข้าด้านไฟบวกของ LED และ Motor 59
รูปที่ ง-7 แสดงการต่อแหล่งจ่ายไฟบวกเข้ากับจุด Com ทางด้าน Output ของ Plc 60
VII
