25

2.2.13.3 หลักการท างานของ Push Button Switch

1). แบบกดติด ปล่อยดับ เมื่อมีการกด Push Button Switch หน้าสัมผัส

ดังกล่าวจะเปลี่ยนสถานะ จาก ปกติเปิด เป็น ปกติปิด หรือ จาก ปกติปิด จะเป็น ปกติเปิด แต่เมื่อปล่อย
มือออกจาก Push Button Switch หน้าสัมผัสจะกลับสู้สภาวะปกติในแหน่งเดิมโดยมีแรงผลักดันจาก

สปริงให้ Push Button Switch เข้าสู้สภาวะปกติ

2). แบบกดติด กดดับ เมื่อมีการกด Push button Switch หน้าสัมผัสดังกล่าว

จะเปลี่ยนสถานะ จาก ปกติเปิด เป็น ปกติปิด หรือจาก ปกติปิด จะเป็น ปกติเปิด แต่เมื่อปล่อยมือออก
จาก Push Button Switch หน้าสัมผัสจะถูกล็อกไว้โดยกลไกลของสวิตซ์ ซึ่งสามารถกลับสู้สภาวะปกติใน
แหน่งเดิมได้โดยโดยกด Push Button Switch อีกครั้งท าให้คลายล็อก จะมีแรงผลักดันจากสปริง

ให้ Push Button Switch เข้าสู้สภาวะปกติ

2.2.14 Emergency Stop Push Buttons สวิตช์หยุดฉุกเฉิน Emergency Stop Push Buttons

หรือ ที่เรียกทั่วไปว่าสวิตช์หัวเห็ด เป็นสวิตซ์ที่มีขนาดหัวใหญ่กว่าสวิตซ์แบบธรรมดา นิยมใช้กับปุ่มหยุด
เครื่องจักรกลต่าง ๆ เพื่อรองรับกับเหตุการณ์ฉุกเฉินที่อาจเกิดขึ้น และเมื่อถึงเวลาใช้งาน ทันทีที่เรากดที่

ปุ่ม Emergency Switch เครื่องจักรกลทุกอย่างที่มีปุ่ม Emergency Switch จะหยุดการท างานในทันที
เพื่อปัองกันการเกิดอุบัติเหตุต่าง ๆ ในโรงงานต่างๆปุ่มสีแดงที่มองเห็นสามารถมองเห็นได้ในเครื่องมือ

เครื่องจักรขนาดใหญ่และขนาดกลางบางเครื่องหรือเครื่องใช้ไฟฟ้า ฉลากสีแดงมาตรฐานควรมีเครื่องหมาย
"หยุดฉุกเฉิน" เหมือนกัน ปุ่มนี้สามารถเรียกว่าปุ่มรีบเร่ง ต้องกดปุ่มนี้โดยตรง สามารถปล่อยอุปกรณ์

ทั้งหมดหรือหยุดการท างานของชิ้นส่วนเกียร์ได้อย่างรวดเร็ว หากคุณต้องการเริ่มต้นอุปกรณ์อีกครั้งคุณ
ต้องปล่อยปุ่มนี้ซึ่งก็คือหมุนไปประมาณ 45 องศาตามเข็มนาฬิกาและส่วนที่กดจะปรากฏขึ้น เป็น "ปล่อย"

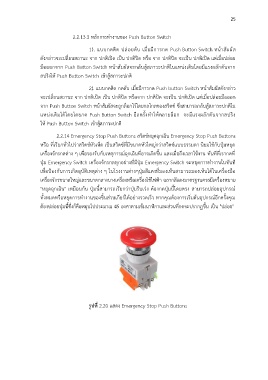

รูปที่ 2.20 แสดง Emergency Stop Push Buttons
