29
2.3.2 หลักการท างาน Station 2 เมื่อกด Switch Start Pilot Lamp Green จะติด สายพาน 1
จะเริ่มท างาน จนชิ้นของล าเลียงไปถึงปลายสายพาน 1 สายพาน 2 จะเริ่มท างาน สายพาน 1 จะหยุด จน
ชิ้นของเลื่อนไปถึงปลายสายพาน 2 สายพาน 3 จะเริ่มท างาน และสายพาน 2 จะหยุด เมื่อชิ้นของ
เลื่อนไปถึงปลายสายพาน 3 สายพานจะหยุด Pilot Lamp Green จะดับ ทุกครั้งที่กด Switch Stop
Pilot Lamp Green จะดับ Pilot Lamp Red จะติด และ Buzzer จะดัง และเมื่อกด Switch Start อีก
ครั้ง สายพานจะท างานต่อ Pilot Lamp Green จะติด Pilot Lamp Red และ Buzzer จะดับ โดยทุกครั้ง
ถ้า Selector switch ไม่อยู่ต าแหน่ง On หรือ Emergency Stop Push Buttons ถูกกดอยู่ จะไม่
สามารถสั่งการท างานใด ๆ ได้

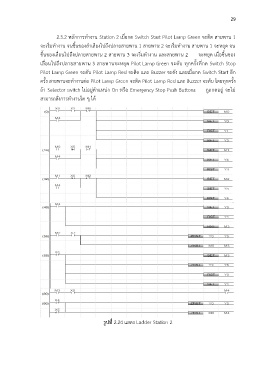

รูปที่ 2.24 แสดง Ladder Station 2
