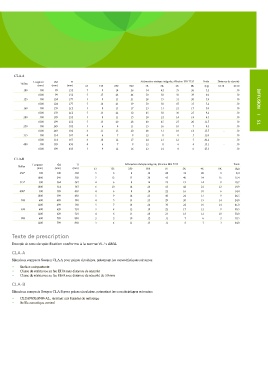

Page 53 - Catalogue Swegon Edition 2018

CLA-A
Longueur Ød H Atténuation statique intégrale, dB selon ISO 7235 Poids Distance de sécurité
Tailles
(mm) (mm) (mm) 63 125 250 500 1K 2K 4K 8K (kg) E130 E160
100 500 99 152 7 9 14 26 34 42 35 26 3.2 - 50
1000 99 152 7 17 26 44 50 50 50 39 6.0 - 50
125 500 124 177 5 9 13 21 29 35 31 20 3.9 - 50
1000 124 177 7 16 23 39 50 50 47 35 7.2 - 50
160 500 159 212 5 8 13 17 23 31 21 17 5.0 - 50 DIFFUSION I 51
1000 159 212 7 13 22 32 45 50 38 25 9.2 - 50
200 500 199 252 5 8 11 15 20 22 14 14 6.3 - 50
1000 199 252 7 13 20 28 40 45 27 20 11.7 - 50
250 500 249 302 5 6 8 11 15 16 10 7 8.5 - 50
1000 249 302 6 11 15 20 28 31 18 14 15.7 - 50
315 500 314 367 4 6 7 9 12 8 8 5 11.0 - 50
1000 314 367 6 10 12 17 24 21 12 7 20.2 - 50
400 500 399 458 4 6 7 9 12 8 6 4 15.1 - 50
1000 399 458 5 9 12 16 23 14 8 6 27.5 - 50

CLA-B
Longueur Ød H Atténuation statique intégrale, dB selon ISO 7235 Poids
Tailles
(mm) (mm) (mm) 63 125 250 500 1K 2K 4K 8K (kg)
250* 500 349 302 5 6 8 14 24 32 20 9 8,4
1000 249 302 7 12 17 30 43 40 34 16 15,4
315* 500 364 367 4 6 8 14 25 19 14 8 10,7
1000 314 367 6 10 14 26 45 42 21 12 19,9
400* 500 399 458 4 6 8 14 22 16 10 6 14,4
1000 399 458 5 9 14 23 40 24 13 9 26,5
500 600 499 580 4 5 15 23 29 20 15 14 24,0
1200 499 580 5 7 16 24 30 22 16 14 41,0
630 600 629 710 3 4 12 19 22 17 12 9 30,5
1200 629 710 4 6 13 20 23 18 12 10 50,0
800 600 799 880 2 2 10 12 11 7 6 2 39,5
1200 799 880 3 4 11 13 11 8 7 3 64,0

Texte de prescription

Exemple de texte de spécification conforme à la norme VL / s AMA.
CLA-A
Silencieux compacts Swegon CLA-A pour gaines circulaires, présentant les caractéristiques suivantes:
• Surface autoportante
• Classe de résistance au feu EI30 sans distance de sécurité
• Classe de résistance au feu EI60 avec distance de sécurité de 50 mm
CLA-B
Silencieux compacts Swegon CLA-B pour gaines circulaires, présentant les caractéristiques suivantes:
• CLEANOLON®-AL, résistant aux liquides de nettoyage
• Baffle acoustique central
