Page 36 - MODUL VEKTOR STEM
P. 36
STEM
Science, Technology, Engineering and Mathematics
1) Lukislah salah satu vektor
2) Lukislah vektor kedua dengan titik tangkapnya di ujung vektor pertama
3) Lukislah vektor ketiga dengan titik tangkapnya di ujung vektor kedua,
demikian seterusnya sampai semua vektor vektor dilukiskan.
Jumlah semua vektor (vektor resultan) adalah vektor yang berarah dari titik
tangkap vektor pertama menuju ke ujung vektor terakhir. Pada gambar 3.7
ditunjukkan penjumlahan vektor + dan pada gambar 3.8 ditunjukkan vektor
2
resultan + + .

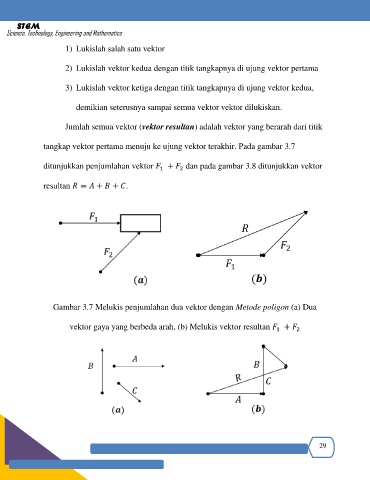

Gambar 3.7 Melukis penjumlahan dua vektor dengan Metode poligon (a) Dua
vektor gaya yang berbeda arah, (b) Melukis vektor resultan +
2
29
