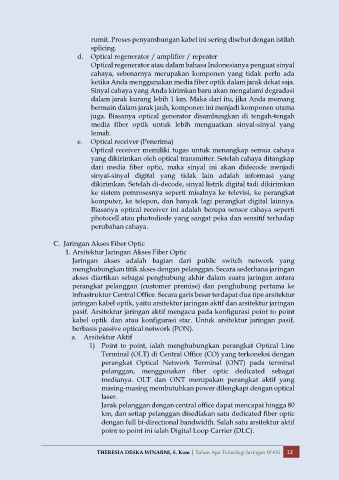

Page 12 - Fiber Optic

rumit. Proses penyambungan kabel ini sering disebut dengan istilah
splicing.
d. Optical regenerator / amplifier / repeater
Optical regenerator atau dalam bahasa Indonesianya penguat sinyal
cahaya, sebenarnya merupakan komponen yang tidak perlu ada
ketika Anda menggunakan media fiber optik dalam jarak dekat saja.
Sinyal cahaya yang Anda kirimkan baru akan mengalami degradasi
dalam jarak kurang lebih 1 km. Maka dari itu, jika Anda memang
bermain dalam jarak jauh, komponen ini menjadi komponen utama
juga. Biasanya optical generator disambungkan di tengah-tengah
media fiber optik untuk lebih menguatkan sinyal-sinyal yang
lemah.
e. Optical receiver (Penerima)
Optical receiver memiliki tugas untuk menangkap semua cahaya
yang dikirimkan oleh optical transmitter. Setelah cahaya ditangkap
dari media fiber optic, maka sinyal ini akan didecode menjadi
sinyal-sinyal digital yang tidak lain adalah informasi yang
dikirimkan. Setelah di-decode, sinyal listrik digital tadi dikirimkan
ke sistem pemrosesnya seperti misalnya ke televisi, ke perangkat
komputer, ke telepon, dan banyak lagi perangkat digital lainnya.
Biasanya optical receiver ini adalah berupa sensor cahaya seperti
photocell atau photodiode yang sangat peka dan sensitif terhadap
perubahan cahaya.

C. Jaringan Akses Fiber Optic
1. Arsitektur Jaringan Akses Fiber Optic
Jaringan akses adalah bagian dari public switch network yang
menghubungkan titik akses dengan pelanggan. Secara sederhana jaringan
akses diartikan sebagai penghubung akhir dalam suatu jaringan antara
perangkat pelanggan (customer premise) dan penghubung pertama ke
infrastruktur Central Office. Secara garis besar terdapat dua tipe arsitektur
jaringan kabel optik, yaitu arsitektur jaringan aktif dan arsitektur jaringan
pasif. Arsitektur jaringan aktif mengacu pada konfigurasi point to point
kabel optik dan atau konfigurasi star. Untuk arsitektur jaringan pasif,
berbasis passive optical network (PON).
a. Arsitektur Aktif
1) Point to point, ialah menghubungkan perangkat Optical Line
Terminal (OLT) di Central Office (CO) yang terkoneksi dengan
perangkat Optical Network Terminal (ONT) pada terminal
pelanggan, menggunakan fiber optic dedicated sebagai
medianya. OLT dan ONT merupakan perangkat aktif yang
masing-masing membutuhkan power dilengkapi dengan optical
laser.
Jarak pelanggan dengan central office dapat mencapai hingga 80
km, dan setiap pelanggan disediakan satu dedicated fiber optic
dengan full bi-directional bandwidth. Salah satu arsitektur aktif
point to point ini ialah Digital Loop Carrier (DLC).

THERESIA DESKA WINARNI, S. Kom | Bahan Ajar Teknologi Jaringan WAN 12
