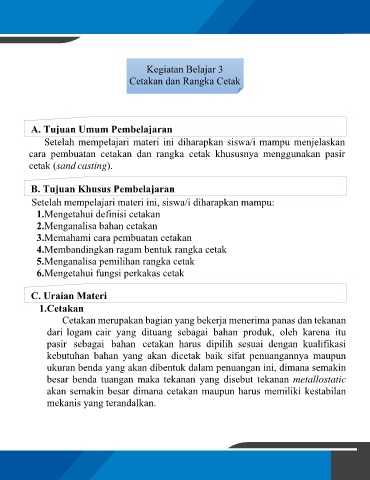

Page 32 - Modul Pengecoran Logam Aluminium Menggunakan Tungku Krusibel-Mobile

––

Kegiatan Belajar 3

Cetakan dan Rangka Cetak

A. Tujuan Umum Pembelajaran

Setelah mempelajari materi ini diharapkan siswa/i mampu menjelaskan
cara pembuatan cetakan dan rangka cetak khususnya menggunakan pasir

cetak (sand casting).

B. Tujuan Khusus Pembelajaran
Setelah mempelajari materi ini, siswa/i diharapkan mampu:

1.Mengetahui definisi cetakan
2.Menganalisa bahan cetakan

3.Memahami cara pembuatan cetakan
4.Membandingkan ragam bentuk rangka cetak

5.Menganalisa pemilihan rangka cetak
6.Mengetahui fungsi perkakas cetak

C. Uraian Materi

1.Cetakan

Cetakan merupakan bagian yang bekerja menerima panas dan tekanan
dari logam cair yang dituang sebagai bahan produk, oleh karena itu

pasir sebagai bahan cetakan harus dipilih sesuai dengan kualifikasi
kebutuhan bahan yang akan dicetak baik sifat penuangannya maupun

ukuran benda yang akan dibentuk dalam penuangan ini, dimana semakin
besar benda tuangan maka tekanan yang disebut tekanan metallostatic

akan semakin besar dimana cetakan maupun harus memiliki kestabilan
mekanis yang terandalkan.
