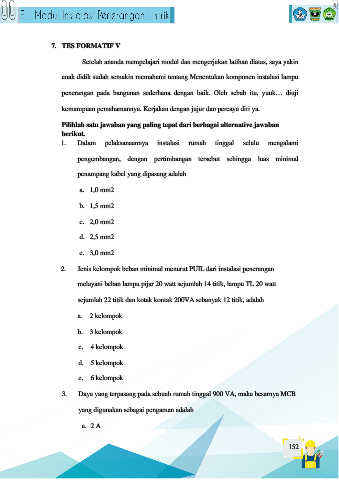

7. TES FORMATIF V

Setelah ananda mempelajari modul dan mengerjakan latihan diatas, saya yakin

anak didik sudah semakin memahami tentang Menentukan komponen instalasi lampu

penerangan pada bangunan sederhana dengan baik. Oleh sebab itu, yuuk… diuji

kemampuan pemahamannya. Kerjakan dengan jujur dan percaya diri ya.

Pilihlah satu jawaban yang paling tepat dari berbagai alternative jawaban
berikut.
1. Dalam pelaksanaannya instalasi rumah tinggal selalu mengalami

pengembangan, dengan pertimbangan tersebut sehingga luas minimal

penampang kabel yang dipasang adalah

a. 1,0 mm2

b. 1,5 mm2

c. 2,0 mm2

d. 2,5 mm2

e. 3,0 mm2

2. Jenis kelompok beban minimal menurut PUIL dari instalasi penerangan

melayani beban lampu pijar 20 watt sejumlah 14 titik, lampu TL 20 watt

sejumlah 22 titik dan kotak kontak 200VA sebanyak 12 titik, adalah

a. 2 kelompok

b. 3 kelompok

c. 4 kelompok

d. 5 kelompok

e. 6 kelompok

3. Daya yang terpasang pada sebuah rumah tinggal 900 VA, maka besarnya MCB

yang digunakan sebagai pengaman adalah

a. 2 A
