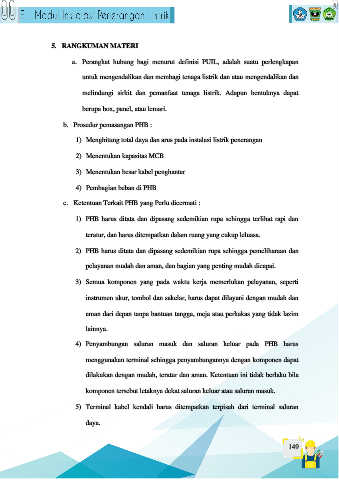

5. RANGKUMAN MATERI

a. Perangkat hubung bagi menurut definisi PUIL, adalah suatu perlengkapan

untuk mengendalikan dan membagi tenaga listrik dan atau mengendalikan dan

melindungi sirkit dan pemanfaat tenaga listrik. Adapun bentuknya dapat

berupa box, panel, atau lemari.

b. Prosedur pemasangan PHB :

1) Menghitung total daya dan arus pada instalasi listrik penerangan

2) Menentukan kapasitas MCB

3) Menentukan besar kabel penghantar

4) Pembagian beban di PHB

c. Ketentuan Terkait PHB yang Perlu dicermati :

1) PHB harus ditata dan dipasang sedemikian rupa sehingga terlihat rapi dan

teratur, dan harus ditempatkan dalam ruang yang cukup leluasa.

2) PHB harus ditata dan dipasang sedemikian rupa sehingga pemeliharaan dan

pelayanan mudah dan aman, dan bagian yang penting mudah dicapai.

3) Semua komponen yang pada waktu kerja memerlukan pelayanan, seperti

instrumen ukur, tombol dan sakelar, harus dapat dilayani dengan mudah dan

aman dari depan tanpa bantuan tangga, meja atau perkakas yang tidak lazim

lainnya.

4) Penyambungan saluran masuk dan saluran keluar pada PHB harus

menggunakan terminal sehingga penyambungannya dengan komponen dapat

dilakukan dengan mudah, teratur dan aman. Ketentuan ini tidak berlaku bila

komponen tersebut letaknya dekat saluran keluar atau saluran masuk.

5) Terminal kabel kendali harus ditempatkan terpisah dari terminal saluran

daya.
