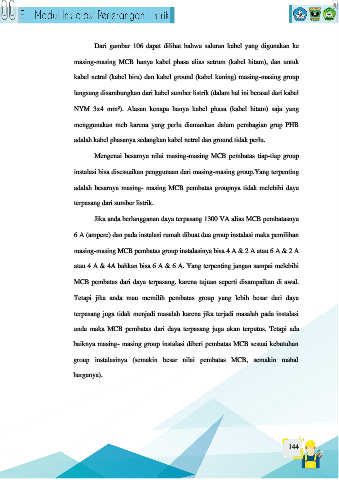

Dari gambar 106 dapat dilihat bahwa saluran kabel yang digunakan ke

masing-masing MCB hanya kabel phasa alias setrum (kabel hitam), dan untuk

kabel netral (kabel biru) dan kabel ground (kabel kuning) masing-masing group

langsung disambungkan dari kabel sumber listrik (dalam hal ini berasal dari kabel

NYM 3x4 mm²). Alasan kenapa hanya kabel phasa (kabel hitam) saja yang

menggunakan mcb karena yang perlu diamankan dalam pembagian grup PHB

adalah kabel phasanya sedangkan kabel netral dan ground tidak perlu.

Mengenai besarnya nilai masing-masing MCB pembatas tiap-tiap group

instalasi bisa disesuaikan penggunaan dari masing-masing group.Yang terpenting

adalah besarnya masing- masing MCB pembatas groupnya tidak melebihi daya

terpasang dari sumber listrik.

Jika anda berlangganan daya terpasang 1300 VA alias MCB pembatasnya

6 A (ampere) dan pada instalasi rumah dibuat dua group instalasi maka pemilihan

masing-masing MCB pembatas group instalasinya bisa 4 A & 2 A atau 6 A & 2 A

atau 4 A & 4A bahkan bisa 6 A & 6 A. Yang terpenting jangan sampai melebihi

MCB pembatas dari daya terpasang. karena tujuan seperti disampaikan di awal.

Tetapi jika anda mau memilih pembatas group yang lebih besar dari daya

terpasang juga tidak menjadi masalah karena jika terjadi masalah pada instalasi

anda maka MCB pembatas dari daya terpasang juga akan terputus. Tetapi ada

baiknya masing- masing group instalasi diberi pembatas MCB sesuai kebutuhan

group instalasinya (semakin besar nilai pembatas MCB, semakin mahal

harganya).
