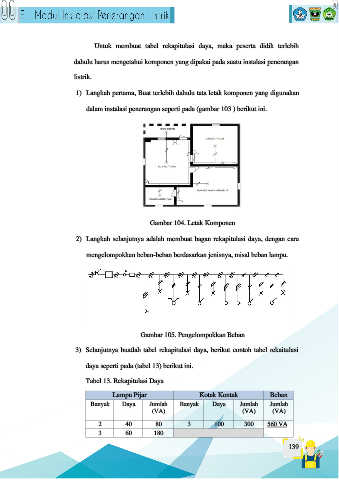

Untuk membuat tabel rekapitulasi daya, maka peserta didik terlebih

dahulu harus mengetahui komponen yang dipakai pada suatu instalasi penerangan

listrik.

1) Langkah pertama, Buat terlebih dahulu tata letak komponen yang digunakan

dalam instalasi penerangan seperti pada (gambar 103 ) berikut ini.

Gambar 104. Letak Komponen

2) Langkah selanjutnya adalah membuat bagan rekapitulasi daya, dengan cara

mengelompokkan beban-beban berdasarkan jenisnya, misal beban lampu.

Gambar 105. Pengelompokkan Beban

3) Selanjutnya buatlah tabel rekapitulasi daya, berikut contoh tabel rekaitulasi

daya seperti pada (tabel 13) berikut ini.

Tabel 13. Rekapitulasi Daya

Lampu Pijar Kotak Kontak Beban
Banyak Daya Jumlah Banyak Daya Jumlah Jumlah
(VA) (VA) (VA)

2 40 80 3 100 300 560 VA
3 60 180

139
