4) Karena itulah dalam menentukan ukuran kabel untuk suatu instalasi listrik
adalah hal yang sangat penting.
5) Kesalahan dalam memilih ukuran kabel yang terlalu kecil dapat
menyebabkan resiko bahaya yang fatal (kebakaran). Seperti pada (gambar
105) berikut ini.

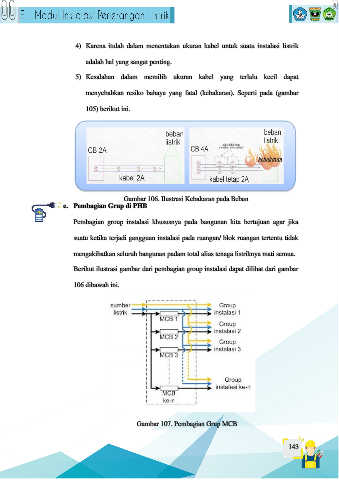

Gambar 106. Ilustrasi Kebakaran pada Beban
e. Pembagian Grup di PHB
Pembagian group instalasi khususnya pada bangunan kita bertujuan agar jika
suatu ketika terjadi gangguan instalasi pada ruangan/ blok ruangan tertentu tidak
mengakibatkan seluruh bangunan padam total alias tenaga listriknya mati semua.
Berikut ilustrasi gambar dari pembagian group instalasi dapat dilihat dari gambar
106 dibawah ini.
Gambar 107. Pembagian Grup MCB
