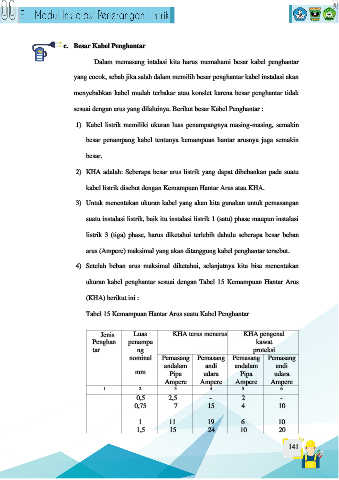

c. Besar Kabel Penghantar

Dalam memasang intalasi kita harus memahami besar kabel penghantar

yang cocok, sebab jika salah dalam memilih besar penghantar kabel instalasi akan

menyebabkan kabel mudah terbakar atau konslet karena besar penghantar tidak

sesuai dengan arus yang dilaluinya. Berikut besar Kabel Penghantar :

1) Kabel listrik memiliki ukuran luas penampangnya masing-masing, semakin

besar penampang kabel tentunya kemampuan hantar arusnya juga semakin

besar.

2) KHA adalah: Seberapa besar arus listrik yang dapat dibebankan pada suatu

kabel listrik disebut dengan Kemampuan Hantar Arus atau KHA.

3) Untuk menentukan ukuran kabel yang akan kita gunakan untuk pemasangan

suatu instalasi listrik, baik itu instalasi listrik 1 (satu) phase maupun instalasi

listrik 3 (tiga) phase, harus diketahui terlebih dahulu seberapa besar beban

arus (Ampere) maksimal yang akan ditanggung kabel penghantar tersebut.

4) Setelah beban arus maksimal diketahui, selanjutnya kita bisa menentukan

ukuran kabel penghantar sesuai dengan Tabel 15 Kemampuan Hantar Arus

(KHA) berikut ini :

Tabel 15 Kemampuan Hantar Arus suatu Kabel Penghantar

Jenis Luas KHA terus menerus KHA pengenal
Penghan penampa kawat
tar ng proteksi
nominal Pemasang Pemasang Pemasang Pemasang
an dalam an di an dalam an di
mm Pipa udara Pipa udara
Ampere Ampere Ampere Ampere
1 2 3 4 5 6
0,5 2,5 - 2 -
0,75 7 15 4 10

1 11 19 6 10
1,5 15 24 10 20
