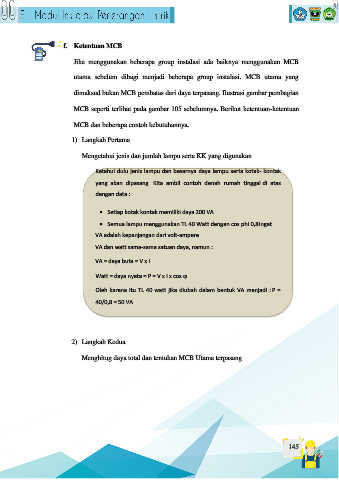

f. Ketentuan MCB

Jika menggunakan beberapa group instalasi ada baiknya menggunakan MCB

utama sebelum dibagi menjadi beberapa group instalasi. MCB utama yang

dimaksud bukan MCB pembatas dari daya terpasang. Ilustrasi gambar pembagian

MCB seperti terlihat pada gambar 105 sebelumnya. Berikut ketentuan-ketentuan

MCB dan beberapa contoh kebutuhannya.

1) Langkah Pertama

Mengetahui jenis dan jumlah lampu serta KK yang digunakan

Ketahui dulu jenis lampu dan besarnya daya lampu serta kotak- kontak
yang akan dipasang. Kita ambil contoh denah rumah tinggal di atas

dengan data :

• Setiap kotak kontak memiliki daya 200 VA

• Semua lampu menggunakan TL 40 Watt dengan cos phi 0,8 Ingat
VA adalah kepanjangan dari volt-ampere

VA dan watt sama-sama satuan daya, namun :

VA = daya buta = V x I

Watt = daya nyata = P = V x I x cos ϕ

Oleh karena itu TL 40 watt jika diubah dalam bentuk VA menjadi : P =

40/0,8 = 50 VA

2) Langkah Kedua

Menghitug daya total dan tentukan MCB Utama terpasang
