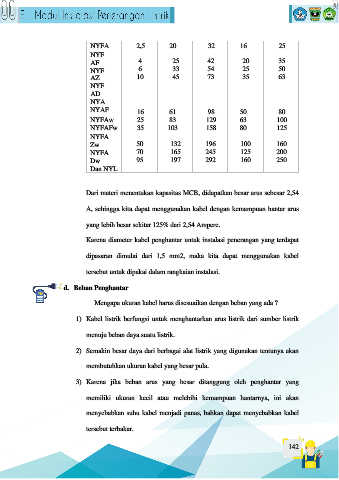

NYFA 2,5 20 32 16 25
NYF
AF 4 25 42 20 35
NYF 6 33 54 25 50
AZ 10 45 73 35 63
NYF
AD
NYA
NYAF 16 61 98 50 80
NYFAw 25 83 129 63 100
NYFAFw 35 103 158 80 125
NYFA
Zw 50 132 196 100 160
NYFA 70 165 245 125 200
Dw 95 197 292 160 250
Dan NYL

Dari materi menentukan kapasitas MCB, didapatkan besar arus sebesar 2,54

A, sehingga kita dapat menggunakan kabel dengan kemampuan hantar arus

yang lebih besar sekitar 125% dari 2,54 Ampere.

Karena diameter kabel penghantar untuk instalasi penerangan yang terdapat

dipasaran dimulai dari 1,5 mm2, maka kita dapat menggunakan kabel

tersebut untuk dipakai dalam rangkaian instalasi.

d. Beban Penghantar

Mengapa ukuran kabel harus disesuaikan dengan beban yang ada ?

1) Kabel listrik berfungsi untuk menghantarkan arus listrik dari sumber listrik

menuju beban daya suatu listrik.

2) Semakin besar daya dari berbagai alat listrik yang digunakan tentunya akan

membutuhkan ukuran kabel yang besar pula.

3) Karena jika beban arus yang besar ditanggung oleh penghantar yang

memiliki ukuran kecil atau melebihi kemampuan hantarnya, ini akan

menyebabkan suhu kabel menjadi panas, bahkan dapat menyebabkan kabel

tersebut terbakar.
