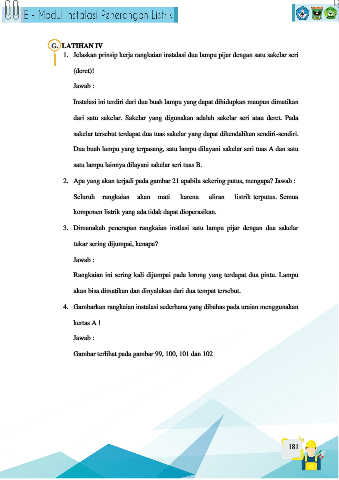

G. LATIHAN IV
1. Jelaskan prinsip kerja rangkaian instalasi dua lampu pijar dengan satu sakelar seri

(deret)!

Jawab :

Instalasi ini terdiri dari dua buah lampu yang dapat dihidupkan maupun dimatikan

dari satu sakelar. Sakelar yang digunakan adalah sakelar seri atau deret. Pada

sakelar tersebut terdapat dua tuas sakelar yang dapat dikendalikan sendiri-sendiri.

Dua buah lampu yang terpasang, satu lampu dilayani sakelar seri tuas A dan satu

satu lampu lainnya dilayani sakelar seri tuas B.

2. Apa yang akan terjadi pada gambar 21 apabila sekering putus, mengapa? Jawab :

Seluruh rangkaian akan mati karena aliran listrik terputus. Semua

komponen listrik yang ada tidak dapat dioperasikan.

3. Dimanakah penerapan rangkaian instlasi satu lampu pijar dengan dua sakelar

tukar sering dijumpai, kenapa?

Jawab :

Rangkaian ini sering kali dijumpai pada lorong yang terdapat dua pintu. Lampu

akan bisa dimatikan dan dinyalakan dari dua tempat tersebut.

4. Gambarkan rangkaian instalasi sederhana yang dibahas pada uraian menggunakan

kertas A !

Jawab :

Gambar terlihat pada gambar 99, 100, 101 dan 102

181
