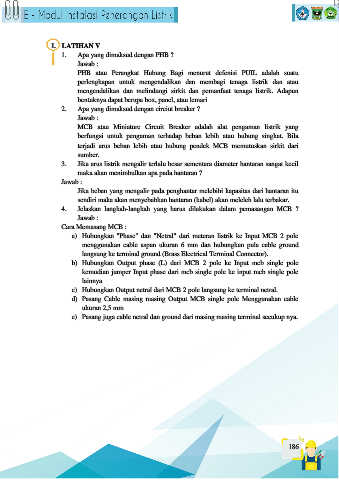

I. LATIHAN V
1. Apa yang dimaksud dengan PHB ?
Jawab :
PHB atau Perangkat Hubung Bagi menurut defenisi PUIL adalah suatu
perlengkapan untuk mengendalikan dan membagi tenaga listrik dan atau
mengendalikan dan melindungi sirkit dan pemanfaat tenaga listrik. Adapun
bentuknya dapat berupa box, panel, atau lemari
2. Apa yang dimaksud dengan circiut breaker ?
Jawab :
MCB atau Miniature Circuit Breaker adalah alat pengaman listrik yang
berfungsi untuk pengaman terhadap beban lebih atau hubung singkat. Bila
terjadi arus beban lebih atau hubung pendek MCB memutuskan sirkit dari
sumber.
3. Jika arus listrik mengalir terlalu besar sementara diameter hantaran sangat kecil
maka akan menimbulkan apa pada hantaran ?
Jawab :
Jika beban yang mengalir pada penghantar melebihi kapasitas dari hantaran itu
sendiri maka akan menyebabkan hantaran (kabel) akan meleleh lalu terbakar.
4. Jelaskan langkah-langkah yang harus dilakukan dalam pemasangan MCB ?
Jawab :
Cara Memasang MCB :
a) Hubungkan "Phase" dan "Netral" dari meteran listrik ke Input MCB 2 pole
menggunakan cable aspan ukuran 6 mm dan hubungkan pula cable ground
langsung ke terminal ground (Brass Electrical Terminal Connector).
b) Hubungkan Output phase (L) dari MCB 2 pole ke Input mcb single pole
kemudian jumper Input phase dari mcb single pole ke input mcb single pole
lainnya
c) Hubungkan Output netral dari MCB 2 pole langsung ke terminal netral.
d) Pasang Cable masing masing Output MCB single pole Menggunakan cable
ukuran 2,5 mm
e) Pasang juga cable netral dan ground dari masing masing terminal secukup nya.
