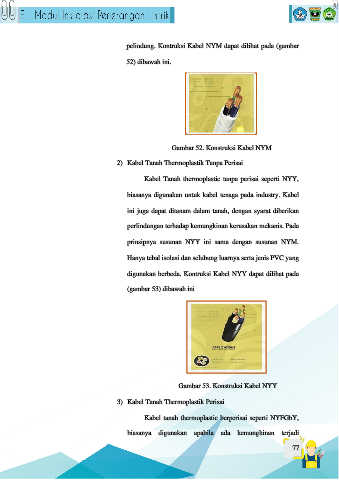

Page 94 - E MODUL 13 NOVEMBER

pelindung. Kontruksi Kabel NYM dapat dilihat pada (gambar

52) dibawah ini.

Gambar 52. Konstruksi Kabel NYM

2) Kabel Tanah Thermoplastik Tanpa Perisai

Kabel Tanah thermoplastic tanpa perisai seperti NYY,

biasanya digunakan untuk kabel tenaga pada industry. Kabel

ini juga dapat ditanam dalam tanah, dengan syarat diberikan

perlindungan terhadap kemungkinan kerusakan mekanis. Pada

prinsipnya susunan NYY ini sama dengan susunan NYM.

Hanya tebal isolasi dan selubung luarnya serta jenis PVC yang

digunakan berbeda. Kontruksi Kabel NYY dapat dilihat pada

(gambar 53) dibawah ini

Gambar 53. Konstruksi Kabel NYY

3) Kabel Tanah Thermoplastik Perisai

Kabel tanah thermoplastic berperisai seperti NYFGbY,

biasanya digunakan apabila ada kemungkinan terjadi

77
