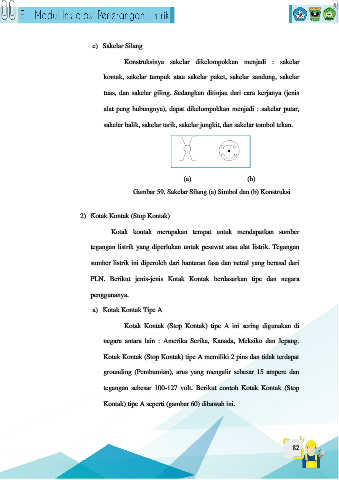

e) Sakelar Silang

Konstruksinya sakelar dikelompokkan menjadi : sakelar

kontak, sakelar tumpuk atau sakelar paket, sakelar sandung, sakelar

tuas, dan sakelar giling. Sedangkan ditinjau dari cara kerjanya (jenis

alat peng hubungnya), dapat dikelompokkan menjadi : sakelar putar,

sakelar balik, sakelar tarik, sakelar jungkit, dan sakelar tombol tekan.

(a) (b)

Gambar 59. Sakelar Silang (a) Simbol dan (b) Konstruksi

2) Kotak Kontak (Stop Kontak)

Kotak kontak merupakan tempat untuk mendapatkan sumber

tegangan listrik yang diperlukan untuk pesawat atau alat listrik. Tegangan

sumber listrik ini diperoleh dari hantaran fasa dan netral yang berasal dari

PLN. Berikut jenis-jenis Kotak Kontak berdasarkan tipe dan negara

penggunanya.

a) Kotak Kontak Tipe A

Kotak Kontak (Stop Kontak) tipe A ini sering digunakan di

negara antara lain : Amerika Serika, Kanada, Meksiko dan Jepang.

Kotak Kontak (Stop Kontak) tipe A memiliki 2 pins dan tidak terdapat

grounding (Pembumian), arus yang mengalir sebesar 15 ampere dan

tegangan sebesar 100-127 volt. Berikut contoh Kotak Kontak (Stop

Kontak) tipe A seperti (gambar 60) dibawah ini.
