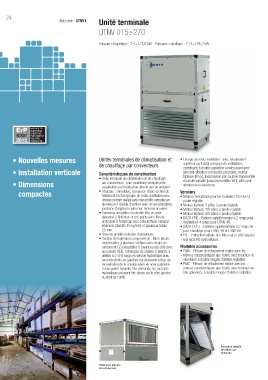

Page 254 - 3K_e-Catalogue 2018

24
Unité terminale
Web code : UTNV1
UTNV 015÷270

Puissance frigorifique : 7,4÷123,6 kW - Puissance calorifique : 12,4÷195,2 kW

• Nouvelles mesures Unités terminales de climatisation et • Groupe de moto-ventilation : avec refoulement
de chauffage par convecteurs. supérieur ou frontal composé de ventilateurs
centrifuges à double aspiration à pales avant avec
• Installation verticale Caractéristiques de construction joint anti-vibration sur bouche pressante, moteur
• Unité terminale de climatisation et de chauffage triphasé (IP55), transmission par courroie trapézoïdale
et poulie variable (jusqu’au modèle 080), plots anti-
• Dimensions par convecteurs : pour installation verticale avec vibration en caoutchouc.
canalisation ou introduction directe de l’air ambiant.
compactes • Structure : monobloc, composée d’une section de Versions
traitement et d’un groupe de moto-ventilation avec
• Moteur monophasé pour les modèles 030-050 à
châssis portant réalisé avec des profils extrudés en poulie réglable.
aluminium à double chambre avec vis escamotables, • Moteur triphasé 4 pôles à poulie réglable.
jonctions d’angle en nylon noir, renforcé en verre. • Moteur triphasé 4/6 pôles à poulie réglable.
• Panneaux amovibles en double tôle, en acier • Moteur triphasé 4/8 pôles à poulie réglable.
galvanisé à l’intérieur et pré-peints avec film de • BA2R-PRE - Batterie supplémentaire à 2 rangs pour
protection à l’extérieur, avec polyuréthane expansé installations 4 tubes pour UTNV 4R.
interposé (densité 45 kg/m3) et épaisseur totale • BA2R-POST - Batterie supplémentaire à 2 rangs de
25 mm. post-chauffage pour UTNV 4R et UTNV 6R.
• Base en profilés extrudés d’aluminium. • EFL - Extraction latérale des filtres sur le côté opposé
• Section de traitement composée de : filtres plissés aux raccords hydrauliques.
régénérables à plusieurs sections avec degré de
rendement G3 extractibles à l’avant (ou de côté avec Modules accessoires
accessoire KEF), échangeur de chaleur à batterie à • PMA - Plénum de refoulement réalisé avec les
ailettes à 2-4-6 rangs en version hydronique avec mêmes caractéristiques que l’unité, avec bouches en
raccords droits ou gauches sur demande et bac de aluminium à double rangée d’ailettes réglables.
récupération de la condensation en acier galvanisé • PMZ - Plénum de refoulement réalisé avec les
à évacuation naturelle. Sur demande, les raccords mêmes caractéristiques que l’unité, avec bouches en
hydrauliques peuvent être situés sur le côté gauche tôle galvanisée à double rangée d’ailettes réglables.
ou droit de l’unité.

Extraction latérale
des filtres sur
demande.

UTNV avec plénum
de refoulement.
